动态力传感器

浏览：1384

  石英，压电力与应变传感器可靠性高，它具有杰出的动态力和应变测量特性。典型的测量包括在驱动、压缩、 冲击、脉冲、反作用与张力过程中的动态力和准静态力。对于动态力的应用，石英力传感器具备许多独特的优势和特点，是多数动态力测量的理想选择。
  特点：坚固耐用；高强度；可重复使用；动态范围宽；上升时间快；可用频率范围宽。
  应用：碰撞测试；跌落测试；疲劳测试；断裂测试；压力监测。

部分产品列表

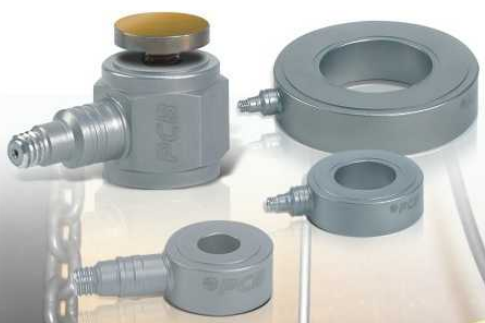

图片为实际

产品示列

型号

M208C04

M209C02

M209C11

M207C

M212B

量程（压力）

1000 Ib

4.448 kN

2.2 Ib

0.00979 kN

2.2 Ib

0.00979 kN

100 kIb

444.8 kN

10 Ib

44.48 kN

量程（拉力）

500 Ib

2.224 kN

—

1.0 Ib

0.00445 kN

-

-

灵敏度

5 mV/Ib

1.124 mV/N

2200 mV/Ib

494604 mV/kN

2200 mV/Ib

494604 mV/kN

0.05 mV/Ib

11.24 mV/kN

18 pC/b

4047 pC/kN

 最大静力（压力）

6000 Ib

26.7 kN

11 Ib

0.0489 kN

11 Ib

0.0489 kN

110 Ib

489.3 kN

15 Ib

66.72 kN

 最大静力（拉力）

500 Ib

2.224 kN

—

1.0 Ib

0.00445 kN

-

-

分辨率

0.01 Ib-rms

0.044 N-rms

0.00002 Ib-rms

0.00009 N-rms

0.00002 Ib-rms

0.00009 N-rms

2.0 Ib-rms

8.9 N-rms

［1］

上限频率

36 kHz

100 kHz

30 kHz

35 kHz

60 kHz

 低频响应（-5 %）

0.0003 Hz

0.05 Hz

0.5 Hz

0.0003 Hz

［2］

放电时间常数

≥ 2000 sec

≥ 10 sec

≥ 1 sec

≥ 2000 sec

-

非线性度

≤ 1%

≤ 1%

≤ 1%

≤ 1%

≤ 1%

温度范围

-54-+121 °C

 -54-+121 °C

-54-+121 °C

-54-+121 °C

-73-+204 °C

刚度

6 Ib/µin

1.05 kN/µm

2 Ib/µin

0.35 kN/µm

2 Ib/µin

0.35 kN/µm

131 Ib/µin

23 kN/µm

16 Ib/µin

2.8 kN/µm

壳体材料

不锈钢

不锈钢

不锈钢

不锈钢

不锈钢

密封方式

激光焊接

激光焊接

激光焊接

激光焊接

激光焊接

输出接头

10-32

10-32

10-32

10-32

10-32

尺寸

55/8 in x 15.88 mm

 3/8 in x 15.49 mm

 3/8 in x 21.08 mm

74.9 x 17.02 x 36 mm

22.1 x 9.91 x 10 mm

重量

22.7 克

8克

8.2克

328克

19克

安装螺纹

10-32螺纹

10-32螺纹

10-32/2-56 螺纹

1 18/12 螺栓

5/16-24 螺栓

注释：［1］分辨率与电缆长度和信号调理模块有关［2］低频由系统放电时间常数所决定
