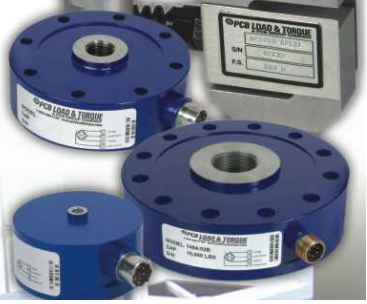

图片为实际

产品示列

型号

M1102-01A

M1203-14A

M1204-13A

M1403-14A

M1411-02ADB

量程

50 Ibf

222 N

5k Ibf

22.2 kN

50k Ibf [2]

222 kN

2.5k Ibf

11.1 kN

100k Ibf

445 kN

过载

75 Ibf

333 N

7.5k Ibf

33.3 kN

75k Ibf

334 kN

7500 Ibf

33 kN

200k Ibf

1335 kN

灵敏度

2 mV/V

4 mV/V

4 mV/V

2 mV/V

2  mV/V

 非线性度

≤ 0.05% FS

≤ 0.05% FS

≤ 0.05% FS

≤ 0.04% FS

≤ 0.06% FS

滞后

≤ 0.05% FS

≤ 0.05% FS

≤ 0.06% FS

≤ 0.04% FS

≤ 0.06% FS

非重复性

≤ 0.02% FS

≤ 0.01% RO

≤ 0.01% RO

≤ 0.02% FS

≤ 0.02% FS

温度范围

 -54 - +93 °C

 -54 - +93 °C

-54 - +93°C

-54 - +93°C

-54 - +93°C

温度补偿范围

 +21 - +76 °C

 -9 - +46 °C

-9 - +46 °C

 -9 - +46 °C

 -9 - +46 °C

桥路阻抗

700 Ω

350 Ω

350 Ω

350 Ω

350 Ω

激励电压［1］

10 VDC

10 VDC

10 VDC

10 VDC

10 VDC

尺寸（直径X高）

69.9 x 38.1 mm

104.6 x 63.5mm

153.9 x 88.9 mm

104.6 x 63.5mm

279.4 x 177.8 mm

安装方式

1/4-28螺纹

5/8-18螺纹

1 1/4-12 螺纹

5/8-18螺纹

1 1/4-12 螺纹

输出接头

PT02E-10-6P

PT02E-10-6P

PT02E-10-6P

PT02E-10-6P

PT02E-10-6P

注释：［1］定标10 VDC,可用5至20 V直流或交流有效值 ⑵需求可选安装座（084A101）
